往復真空泵系列
W系列往復式真空泵
使用范圍
W系列往復式真空泵是獲得粗真空的主要真空設備之一。廣泛應用于化工、食品、建材等部門，特別是在真空結晶、干燥、過濾、蒸發等工藝工程中更為適宜。
 |  |  |
| W4-1 W5-1 | W3 W4 | W5 |
性能規格
主要性能參數
| 型號/項目 | WY-50 (W3) | W-70 | W4-1 | W-100 (W4) | W-150 | W5-1 | W-50 (W3) | W-100 (W4) | W-200 (W5) | W-300 (W6) | |
| 抽氣速率 (L/s) | 50 | 70 | 100 | 100 | 150 | 200 | 50 | 100 | 200 | 1080 | |
| 極限真空 kpa(TOrr) | 1.3(10) | 2.6(20) | 2.6(20) | 1.3(10) | 2.6(20) | 2.6(20) | 1.3(10) | 1.3(10) | 1.3(10) | 2600 | |
| 轉速 (r/min) | 300 | 364 | 530 | 200 | 300 | 430 | 300 | 200 | 200 | 300 | |
| 配用電動機 型號 | Y132S-4 | Y160M-6 | Y160M-4 | Y160L-6 | Y180L-6 | Y200L-6 | Y132S-4 | Y160L-6 | Y200L3-6 | 30 | |
| 配用功率 (Kw) | 5.5 | 7.5 | 11 | 11 | 15 | 22 | 5.5 | 11 | 22 | 450x200 | |
| 吸排氣口 直徑(mm) | 50 | 80 | 80 | 80 | 125 | 125 | 50 | 80 | 125 | 175mm | |
| 進出水口 直徑(寸) | 1/2 | 1/2 | 1/2 | 3/4 | 3/4 | 3/4 | 1/2 | 3/4 | 3/4 | 175mm | |
| 氣缸直徑* 徑程(mm) | 250x150 | 250x150 | 250x150 | 350x200 | 350x200 | 350x200 | 250x150 | 350x200 | 455x250 | 3/4 | |
| 外形尺寸 (mm) | 長 | 1411 | 1490 | 1490 | 1780 | 1927 | 1812 | 1411 | 1780 | 2335 | 3/4 |
| 寬 | 625 | 580 | 580 | 767 | 633 | 659 | 625 | 767 | 1010 | 1980 | |
| 高 | 640 | 542 | 542 | 891 | 772 | 542 | 640 | 891 | 1162 | 745 | |
| 重量(Kg) 不含電機 | 400 | 440 | 440 | 760 | 800 | 760 | 420 | 790 | 1520 | 980 | |

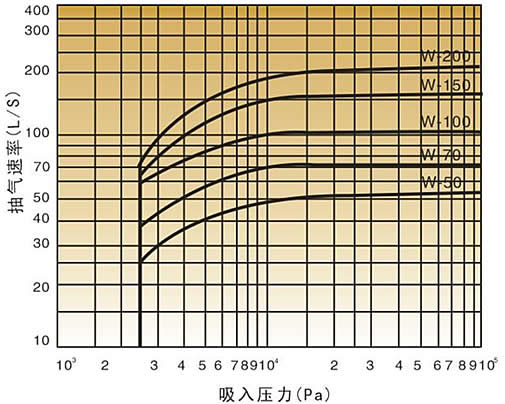

泵實際抽速-進氣壓力曲線

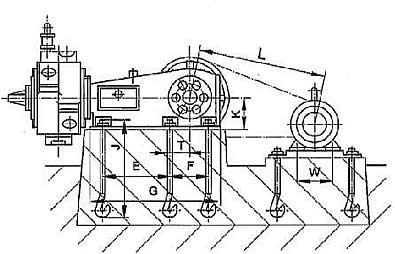

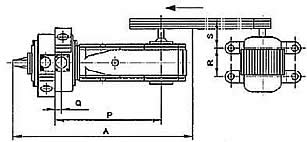

外形及安裝尺寸1(W-70、150，W4-1、W5-1系列)
 |  |
 |  |

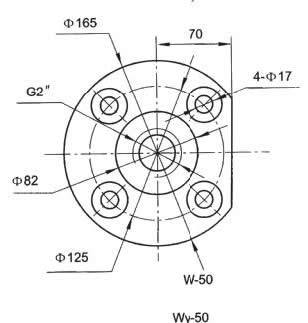

| W-70進排氣口尺寸 ；； W-150進排氣口尺寸 W4-1進排氣口尺寸 ；； W5-1進排氣口尺寸 詳細參數參照以下左表>；；；>；；； |

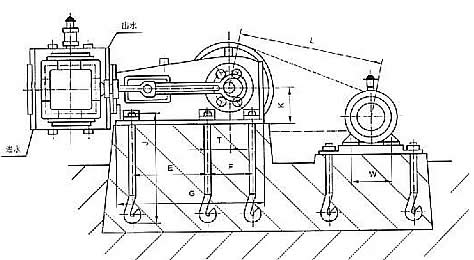

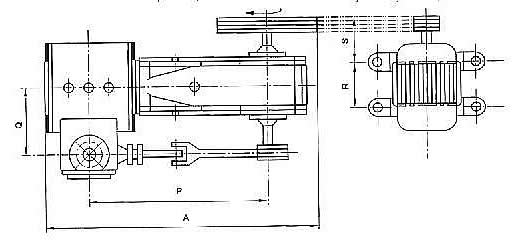

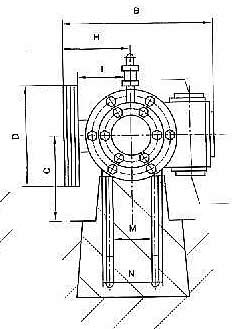

外形及安裝尺寸2(W3、W-50,W4、W-100,W5、W-200系列)
 | |
 |  |
 | |
 |  |
