羅茨真空泵系列
ZJH羅茨真空泵
使用范圍
ZJH型帶溢流閥羅茨真空泵，在原有的基礎上(ZJ、ZJP)改進的第四代新產品，利用一對8字型轉子在泵腔中作等速反向轉動而產生吸氣和排氣作用。每個轉子用兩個軸承支承，利用一對同步齒輪，使兩個轉子的相對位置始終保持不變，轉子與轉子、轉子與泵體、轉子與側蓋之間都有間隙，因而工作腔內沒有摩擦，無需潤滑。泵轉子的支承采用了可靠的消隙結構，風葉采用電腦動平衡高精度斜齒輪，運行平穩，噪聲低，使用更加可靠，可在高壓差下長期運行。動密封部位采用我公司產品特殊密封，保證泵腔內無油無水無泄露，解決羅茨泵老大難（齒輪油進入泵腔內，泵內吸到水到齒輪及漏油現象），確保齒輪和軸承使用壽命。本型泵的進氣和排氣口之間裝有自重閥，其作用是當排氣口與進氣口之間的壓力差超過閥自重時，閥自動打開。這個壓力是泵能可靠運行的最大壓力差。因而帶流閥羅茨泵具備自動防過載功能。
ZJH型羅茨真空泵在較低的入口壓力下具有較大的抽氣速率,并具備自動防載功能。但是，由于本型泵的結構屬于干式間隙密封，為了獲得一定的抽氣速率和真空度，減少返流，必須降低前級泵的壓力，因此使用時必須有前級真空泵與之串聯，前級真空泵抽到一定的真空度(0.08mpa至0.09mpa)，再起動羅茨真空泵，根據實際需要，可選用不同的真空泵作為前級泵，如爪式無油泵、螺桿泵、2H滑閥泵、2X旋片泵、水環泵（立式無油泵），得到的極限真空度有所不同。水環泵作為前級泵時，特別適合抽除大量可凝性氣體的場合。
 |  |  |

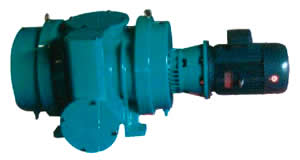

| ZJH羅茨真空泵(新型) | ZJH羅茨真空泵(新型) | ZJH羅茨真空泵(新型) |
性能規格
主要性能參數
注：本泵型有普通密封和特殊密封，磁性傳動型號后加A.羅茨真空泵需要前級泵配套使用，選用不同的前級泵得到極限壓力有所不同。
| 型號/名稱 Model/Name | ZJH-15 | ZJH-30 | ZJH-70 | ZJH-150 | ZJH-300 | ZJH-600 | ZJH-1200 | ZJH-2500 | ZJH-3300 | ZJH-4000 | ZJH-5000 | ZJH-8000 | ZJH-10000 | |
| 抽氣速率 Exhaust Rate | (L/S) | 15 | 30 | 70 | 150 | 300 | 600 | 1200 | 2500 | 3300 | 4000 | 5000 | 8000 | 10000 |
| (m3/h) | 54 | 108 | 252 | 540 | 1080 | 2160 | 4320 | 9000 | 11880 | 14400 | 18000 | 28800 | 36000 | |
| 極限壓力 Ultimate Pressure ≤(Pa) | 6*10-2 | 6*10-2 | 6*10-2 | 6*10-2 | 6*10-2 | 6*10-2 | 6*10-2 | 6*10-2 | 6*10-2 | 6*10-2 | 6*10-2 | 6*10-2 | 6*10-2 | |
| 功率(KW) Motor Power | 0.55 | 1.1 | 1.1 | 2.2 | 3∕4 | 5.5∕7.5 | 7.5∕11 | 15 | 18.5 | 22 | 30 | 45 | 55 | |
| 轉速 Rotational Speed | 1420 | 2840 | 2840 | 2880 | 2890 | 2900 | 2940 | 2940 | 2940 | 2940 | 2950 | 2970 | 2970 | |
| 噪音Db Noise(A) | 50 | 50 | 50 | 50 | 55 | 55 | 60 | 60 | 60 | 70 | 70 | 70 | 70 | |
| 口徑 Diameter | 進口 Inlet | 45 | 45 | 80 | 100 | 160 | 200 | 250 | 320 | 320 | 320 | 320 | 320 | 320 |
| 出口 Outlet | 45 | 45 | 50 | 80 | 100 | 160 | 200 | 200 | 250 | 250 | 250 | 250 | 250 | |
| 冷卻形式 Cooling form | 有水冷和自然冷 | |||||||||||||

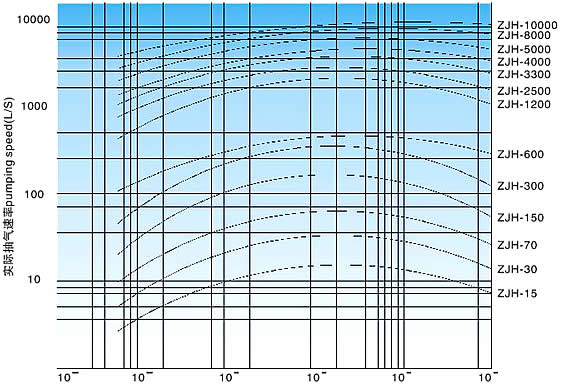

泵實際抽速-進氣壓力曲線
工作原理圖
 |  |
| （圖1） | （圖2） |
 |  |
| （圖3） | （圖4） |

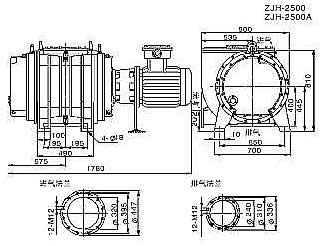

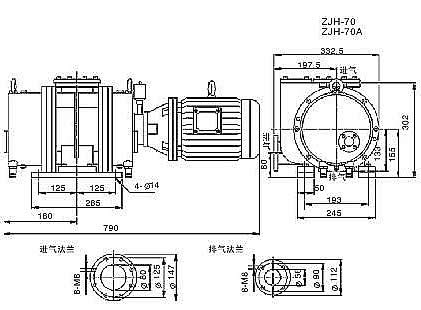

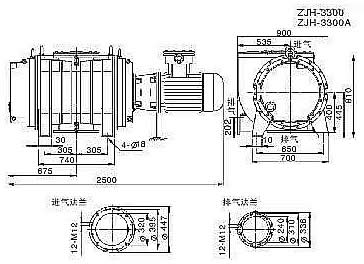

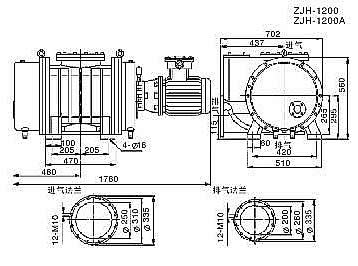

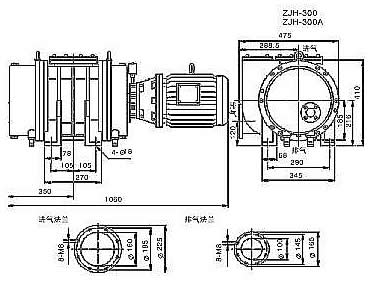

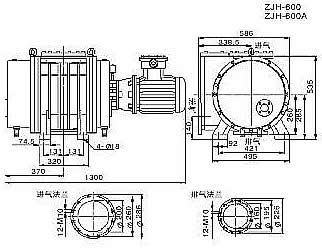

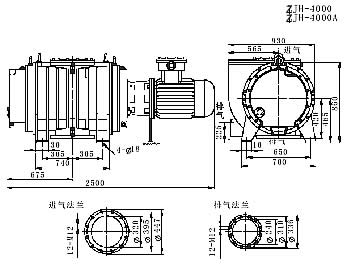

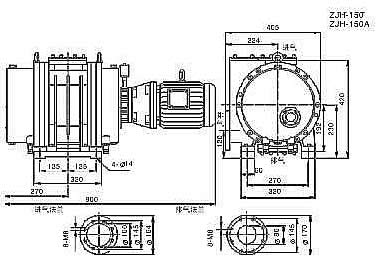

外形及安裝尺寸
 |
| ZJH羅茨真空泵(新型) |
| （圖1） |  |
| （圖2） |  |
| （圖3） |  |
| （圖4） |  |
| （圖5） |  |
| （圖6） |  |
| （圖7） |  |
| （圖8） |  |
